Система выравнивания полотна EURDOW

Модель

Номинальное усилие (Н)

Ход (мм)

Скорость (мм/с)

WU2000-100

2670

±50

35

WU2000-200

2670

±100

35

WU4000-200

8800

±100

26

Инфракрасный датчик EDR-02

Технические параметры

• Точность обнаружения 0,015 мм
• Диапазон обнаружения 8 мм
• Время отклика 1 мс
• (ИК) защита от воздействия света: солнечный свет 10 000 люкс, флуоресцентная лампа 3000 люкс
• Рабочая область 40 мм
• 24 В на входе

Ультразвуковой датчик EDS-02

Эксплуатационные характеристики

• Способность отслеживать кромки различных материалов
• Высокая точность обнаружения и быстрый отклик
• Достаточно прочная конструкция защиты от помех
• Возможность исполнения на заказ с различными размерами рабочей области и диапазонами обнаружения

Категория наматываемого материала

Ультразвуковой датчик

Инфракрасный датчик

Прозрачный материал

♦

Непрозрачный материал

♦

♦

Фольга

♦

♦

Бумага

♦

♦

Листы металла

♦

♦

Нетканое волокно

♦

Текстиль

♦

Ажурная ткань

♦

Одежда

♦

Длина поверхности ролика

Расстояние между роликами

Диаметр ролика

200

250

60

250

250

60

300

250

60

350

300

60

400

300

60

450

300

60

500

300

60

Длина поверхности ролика

600–3000 мм

Расстояние между роликами

В 0,6-1 раз больше длины поверхности ролика

Диаметр ролика

75, 100, 150, 200 мм

Угол выравнивания

±градус

Номинальный ход исполнительного механизма

±25 – ±100

Размер рамы

Согласно заказу

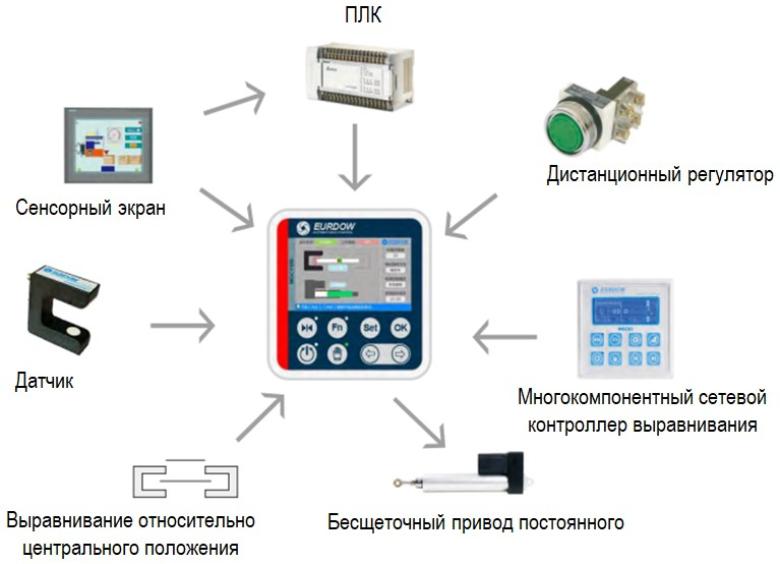

Контроллер выравнивания WGC02

1. ЦП: 32-битный высокопроизводительный микропроцессор, максимальная частота — 48 МГц
2. Интерфейс датчика: аналоговый вход с двумя независимыми каналами для выравнивания относительно кромок, относительно центра и линии
3. Интерфейс привода: поддержка привода от бесщеточного двигателя постоянного тока, максимальная мощность привода 240 Вт
4. Интерфейс входов/выходов: шестиканальные программируемые цифровые входы/выходы дистанционного управления
5. Интерфейс связи: RS485 (поддерживает протокол Modbus-RTU), может использоваться для дистанционного управления
6. Рабочая среда: температура окружающей среды 0–50 °C; влажность 5–90 % без конденсации
7. Блок питания: 24 В постоянного тока
8. Схема защиты: поддержка защиты от перегрузки по току, перегрузки по напряжению, перегрузки, короткого замыкания и защита по обратной мощности
9. Поддержка аварийной сигнализации

1. ЦП: 32-битный высокопроизводительный микропроцессор, максимальная частота — 48 МГц
2. Интерфейс датчика: аналоговый вход с двумя независимыми каналами для выравнивания относительно кромок, относительно центра и линии
3. Привод: максимальная мощность привода 150 Вт
4. Интерфейс входов/выходов: шестиканальные программируемые цифровые входы/выходы дистанционного управления
5. Интерфейс связи: RS485 (поддерживает протокол Modbus-RTU), может использоваться для дистанционного управления
6. Рабочая среда: температура окружающей среды 0–50 °C; влажность 5–90 % без конденсации
7. Блок питания: 24 В постоянного тока
8. Схема защиты: поддержка защиты от перегрузки по току, перегрузки по напряжению, перегрузки, короткого замыкания и защита по обратной мощности
9. Поддержка аварийной сигнализации и выдача кодов сбоя при отказах

Эксплуатационные характеристики

– Время отклика составляет 4 мс, высокая точность
– Способность управлять различными приводами Eurdow
– Способность подключать различные датчики выравнивания Eurdow и выполнять выравнивание относительно кромок, центра линии
– Специальный программируемый контроллер, возможность выполнения самостоятельной настройки экрана и системы
– Отображение в реальном времени смещения материала, положения привода, текущей температуры
– Возможность быстрого изменения параметров системы
в режиме онлайн, когда система работает в автоматическом режиме
– Широкие функциональные возможности по выравниванию: выравнивание посредством вибрации, многослойное выравнивание, выравнивание по допуску материала и т. д.
– Защита посредством включения функции спящего режима и блокировки экрана
