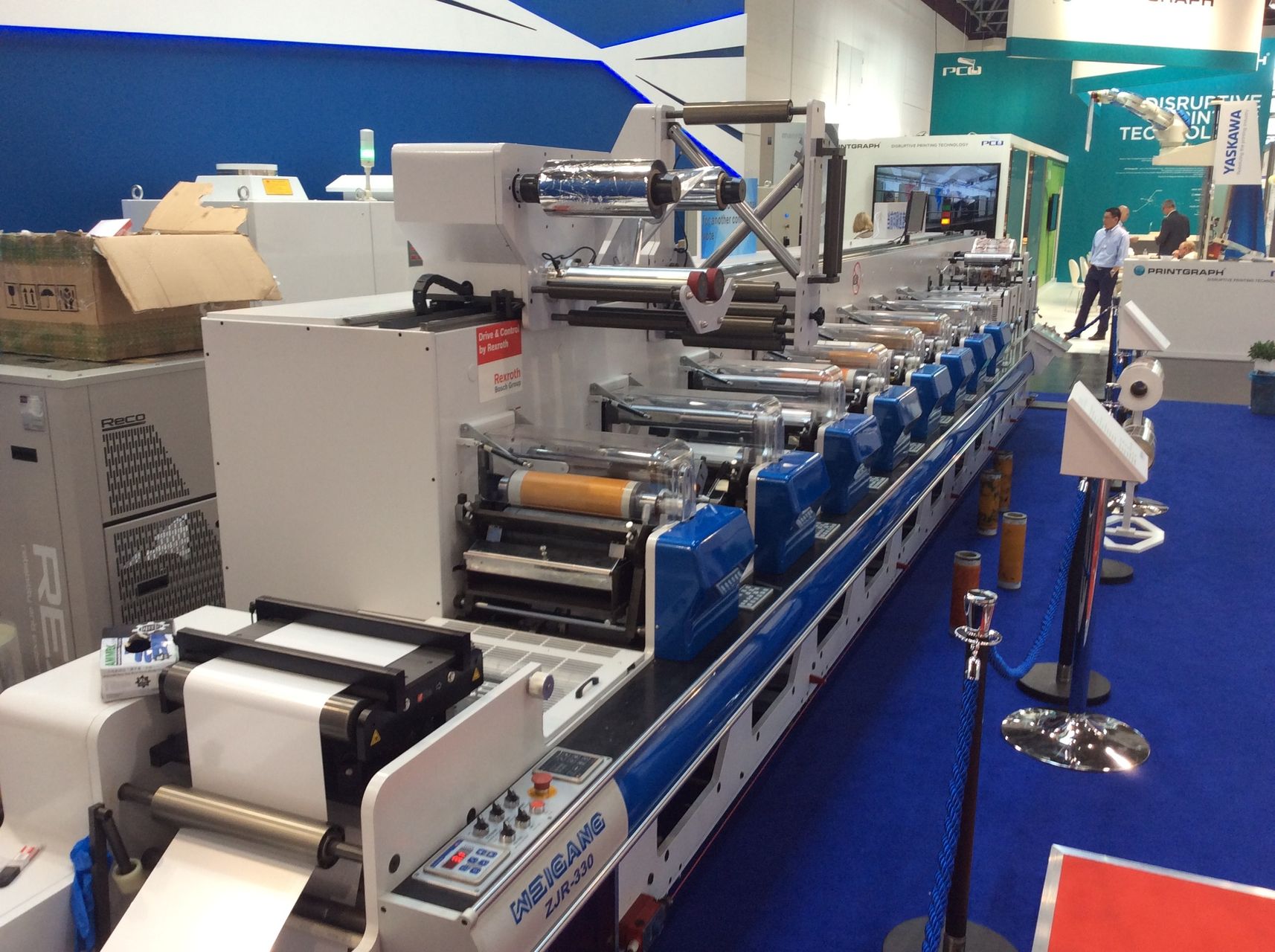

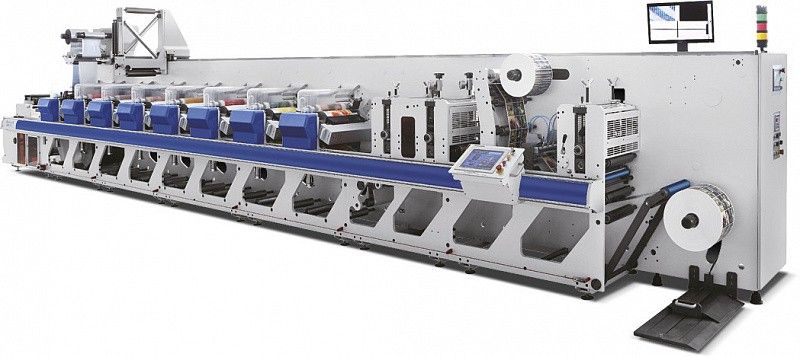

Производство машин Weigang ZJR стартовало в 2016 году. Эта машина является топовой сервоприводной флексографской машиной линейного построения в модельном ряду оборудования Weigang. Машина Weigang ZJR изготовлена по технологии gearless и shaftless, используя прямой сервопривод шпинделя формного вала и гильзовую конструкцию формного вала. Отдельный серводвигатель приводит вал с водяным охлаждением. Вал противодавления — пассивный. Такая конструкция позволяет существенно уменьшить проводку полотна, а также избежать засыхание краски на валу противодавления, в отличие от машин, в которых вал противодавления является также и охлаждающим валом. Также в печатных секциях используется моторизованная регулировка натиска валов. Используются серводвигатели от немецкой компании Siemens.
Конфигурация машины Weigang ZJR
- Пневматические шпиндели 76 мм
-
Макс. диаметр ролей на размотке / намотке - 900 мм
-
Датчик окончания рулона на размотке
-
Электронное устройство равнения полотна Re (Италия), включая ультразвуковой
-
Автоматический контроль натяжения на размотке, включая магнито-порошковую муфту и тензодатчик
-
Независимый сервоприводный тянущий вал системы натяжения на размотке
-
Стол склейки полотна
-
Загрузчик рулонов
-
Продольная приводка — моторизованная, 360°, регулировка возможна в каждой печатной секции или через общую операционную панель
-
Поперечная приводка — моторизованная, регулировка возможна в каждой печатной секции или через общую операционную панель
-

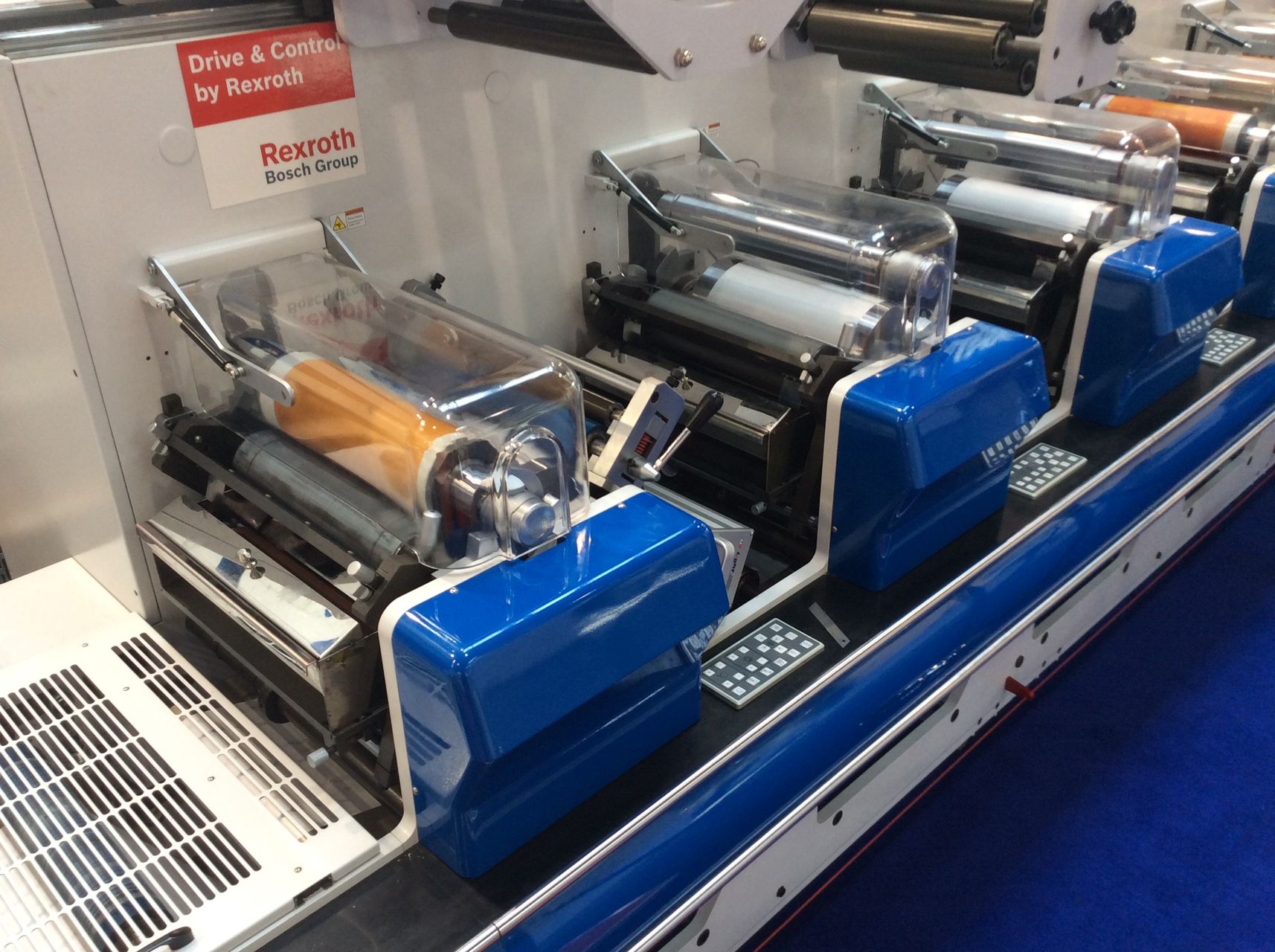

Печатный цилиндр (пассивный)
-
Вал с водяным охлаждением и циркуляцией охлаждающей жидкости
-
Гильзовый формный цилиндр
-
Моторизованная регулировка натисков (раппорт и толщина материала вводятся перед печатью тиража)
-
Автоматическая корректировка натисков при изменении скорости
-
Кипсейки малой емкости
-
Автоматическая предварительная приводка
-
Автоматическая поддержание приводки во время печати
-
Возможность повторного прогона
-

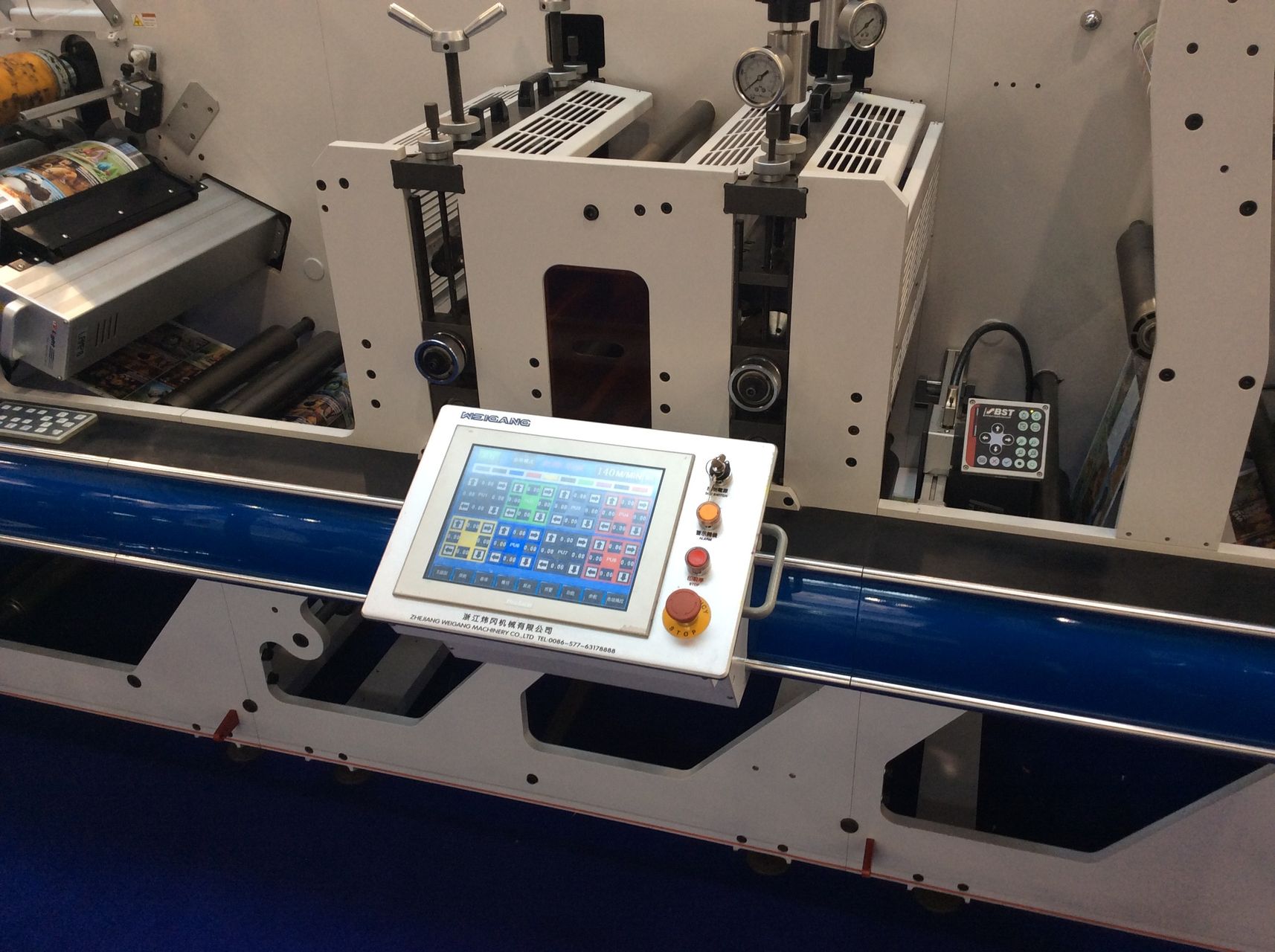

Сенсорный пульт управления, перемещаемый вдоль всей машины
-
УФ-сушка UV Ray (Италия), монтируемая на охлаждающем цилиндре. Мощность сушки 5,6 кВт
-
Для УФ-сушки последней печатной секции возможно перемещение кассеты в другое расположение для удлинения проводки материала с нанесенным лаком до закрепления
-

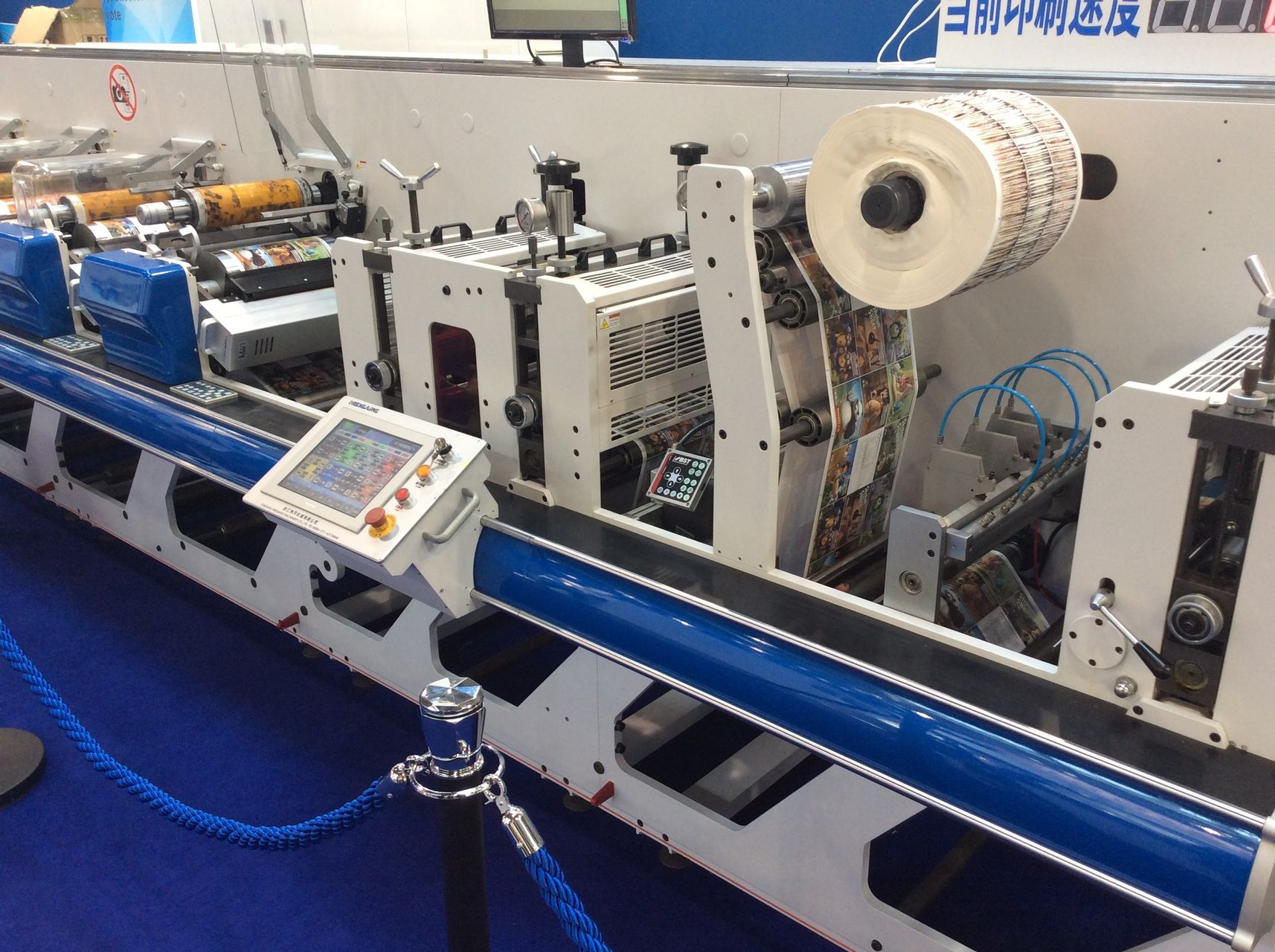

1 слот с индивидуальным сервомотором
-
3-х цилиндровая конструкция
-
Продольная приводка — моторизованная, 360°
-
Поперечная приводка — ручная
-
Автоматическая приводка высечки
-
Секция смотки отходов с отсутствием облоя навесу (снижается вероятность обрыва)
-
Тельфер для установки/снятия магнитных валов в/из секции высечки
-
Выводной нип-роль с серводвигателем (до секции высечки)
-
Автоматическая система контроля натяжения с серводвигателем и тензодатчиком
-
Пневматический шпиндель 76 мм
-
Пневматический разгрузчик рулона
-
Индивидуальные секвопривода на все функциональные узлы
-
Мощная станина с секциями печати открытого типа и низкой эргономичной посадки
-
Видеоконтроль BST (Германия)
-
Перемещаемая по рельсам переворотная планка
-
Чиллер
-
2 комплекта формных гильз
