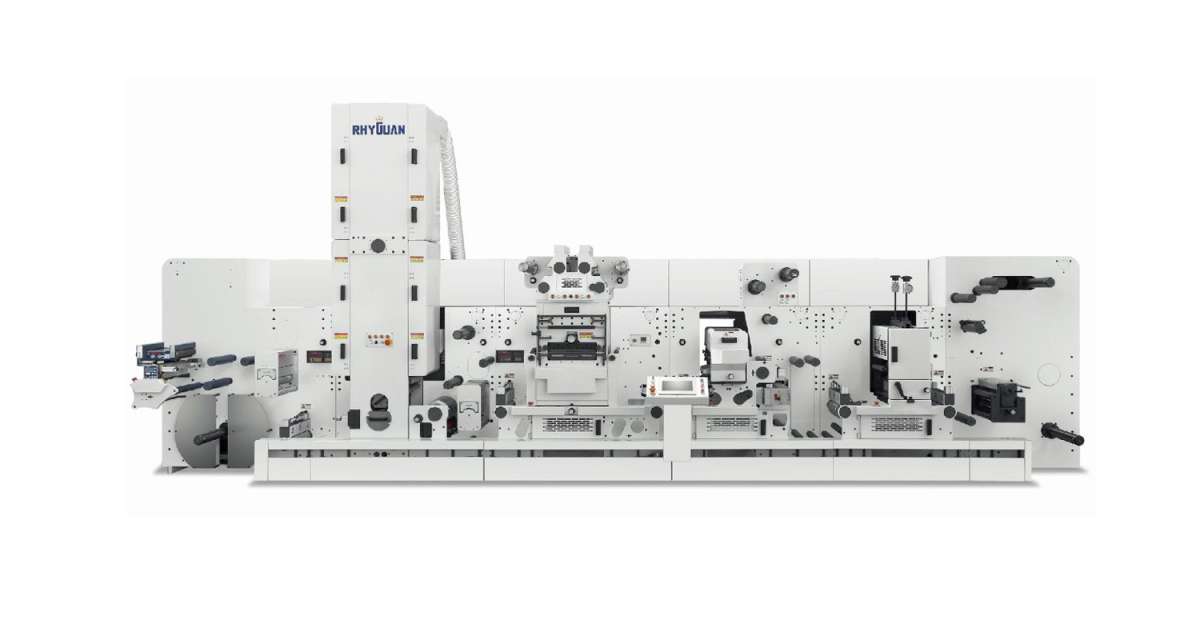

Модульная сервоприводная машина RHYGUAN PLUS

• полностью сервоприводное управление машиной с обратной связью
• наличие удаленной интернет диагностики
• модульное построение машины позволяют сконфигурировать оборудование под любые ваши задачи
• однопроходная система движения материала обеспечивает стабильное качество при производстве этикетки и высокую производительность оборудования.

• Сервоприводный узел размотки (макс. Ø 700 мм., пневматический шпиндель 3") с автоматическим контролем натяжения с обратной связью, датчиком окончания рулона и загрузчиком ролей

• Электронное устройств равнение полотна BST с монтажным столом и пневматическими прижимами

• Сервоприводная полуротационная/ротационная секция печати, включая кипсейку печатный, анилоксовый и дукторные валы и датчик автоприводки

• УФ сушка UVRAY (Италия)

• Сервоприводное устройство холодного тиснения (работа в ротационном режиме)

• Сервоприводное устройство горячего тиснения (поле 302х350 мм) с системой подачи фольги в продольном и поперечном направлениях. Возможность выполнения конгрева и плоской высечки.

• Сервоприводная полуротационная/ротационная секция высечки, включая магнитный вал Z152 и датчик автоприводки

• Узел смотки отходов (макс. Ø 600 мм., пневматический шпиндель 3")

• Сервоприводный узел намотки (макс. Ø 700 мм., пневматический шпиндель 3") с контролем натяжения с обратной связью

КОНСТРУКЦИЯ МАШИНЫ

Модуль №1 – Узел размотки

• Независимый сервопривод с обратной связью.

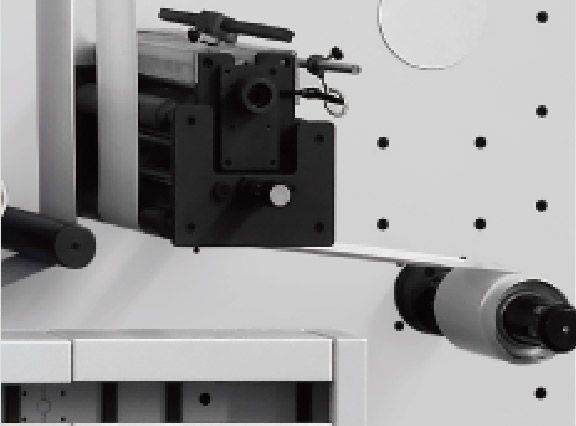

• Электронное устройство равнения полотна с ультразвуковым датчиком BST
• Пневматический шпиндель 76 мм.
• Интегрированный подъемник рулонов
• Датчик остановки рулона
• макс. ширина материала 330 мм.
• максимальный диаметр роля на размотке 700 мм.

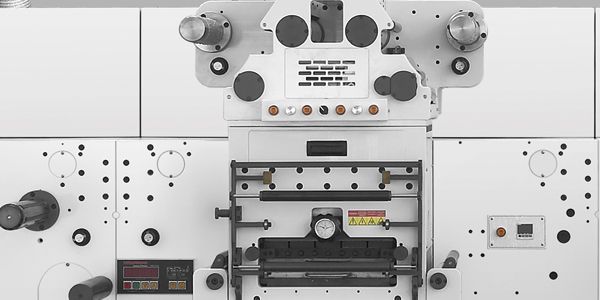

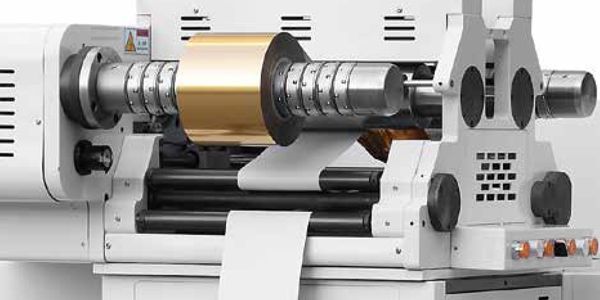

• Высокоскоростной модуль плоского горячего тиснения.
• Сервоприводное управление
• Возможность конгрева, высечки
• Независимая подача фольги вдоль и поперек движения материала
• макс. скорость 400 тактов/мин.
•  максимальный диаметр фольги 700 мм.
•  приводка по фотометке
•  сервоприводная подачи фольги
•  точность ±0.15 мм.

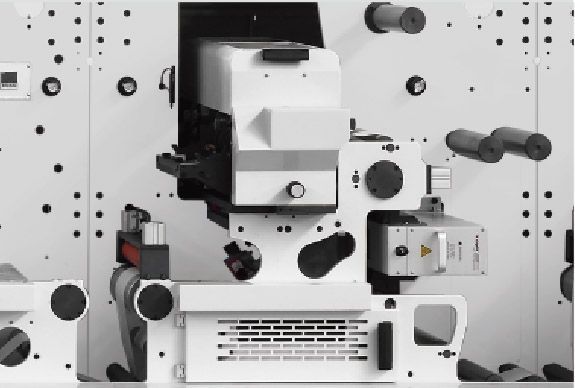

• Высокоскоростной модуль плоского трафарета
• Сервоприводное управление
• УФ-сушка 11,2 кВт.
• макс. скорость 80 циклов/мин.
• максимальный зона печати 300*260 мм.
• приводка по фотометке
• точность ±0.15 мм.

• Независимый сервопривод
• Сервоприводное управление
• УФ-сушка 7,5 кВт.
• макс. скорость в ротации 90 м./мин.
• макс. скорость в полуротации 50 м./мин.
• приводка по фотометке
• точность ±0.15 мм.
• стандартный формный вал Z152 ( 60-240Z опция)

• Независимый сервопривод
• Сервоприводное управление
• УФ-сушка 7,5 кВт.
• макс. скорость в ротации 110 м./мин.
• макс. скорость в полуротации 60 м./мин.
• приводка по фотометке
• точность ±0.15 мм.
• стандартный магнитный вал Z152 ( 60-240Z опция)

• Сервоприводное управление с обратной связью.
• Пневматический шпиндель 76 мм.
• Максимальный диаметр роля 700 мм.

• Поддержание в процессе печати нулевой дистанции между точками отрыва облоя от полотна и его заходом на роль смотки – аналог «snowball»
• Пневматический шпиндель 76 мм.
• Максимальный диаметр роля 600 мм.
