Выбираем оборудование для установки модулей Честнай знак

24 декабря 2025

225

Цифровизация отрасли, «Честный знак» и опыт введения маркировки

Глобальный тренд на цифровизацию экономики уже очевиден, и Россия не является исключением, как и наша отрасль производства этикетки и упаковки. Цифровая печать этикетки уже стала неотъемлемой частью услуг многих типографий. Разворот России с Запада на Восток только ускорил этот процесс, отчасти благодаря тому, что восточное оборудование дешевле западного. За последние годы в Россию ввезены десятки цифровых машин для печати и отделки этикетки, в большинстве китайских. Интерес рынка к ЦПМ вполне объективный, учитывая растущий объем коротких и ультракоротких тиражей. Если в Европе, по данным FINAT, уже в 2017 г. цифровых машин для печати этикетки было инсталлировано больше, чем аналоговых, то Россия и Китай этого уровня еще не достигли. В Китае, с его пониманием короткого тиража, наверное, еще долго будут преобладать традиционные виды печати, особенно учитывая популярность в этой стране печати этикетки на полуротационных офсетных машинах с дешевыми офсетными формами, которые более приемлемы для коротких тиражей, чем флексомашины. У России же, очевидно, собственный путь, сочетающий в себе тренды и Запада, и Востока.

Одно из достоинств цифровой печати — возможность внесения переменных данных, и в связи с этим мы должны быть благодарны своему правительству, которое еще 8 лет назад издало постановление о необходимости нанесения переменных кодов на все промышленные этикетки. Эта система известна сегодня как «Честный знак». У нее есть и сторонники, и противники, но можно сказать точно, что все производители этикетки в России уже знакомы с ней, расширение номенклатуры товаров, маркируемых «Честным знаком», неизбежно, и благодаря внедрению этой системы в нашу отрасль произошел скачок ее цифровизации. В Россию завезены десятки или даже уже сотни систем маркировки «Честным знаком». Как правило, это струйные инкджет-модули цифровой печати.

Компания «Терем» в 2016 г. Начала партнерство с индийской компанией MONOTECH, специализирующейся на поставках оборудования для цифровой струйной печати, и по состоянию на сегодняшний день установила уже более 30 модулей печати JETSCI в известных типографиях России. Мы оснащали модулями как машины, установленные у клиентов, так и новое оборудование, которое компания «Терем» поставляет на рынок. Такое количество инсталляций позволяет провести краткий анализ спроса в части того, какие машины используются для установки модулей печати кодов «Честного знака». Цель этой статьи — поделиться нашим опытом. Сразу стоит оговориться, что в статье описываются только решения для узкорулонной отрасли. В широкорулонном сегменте свои принципы построения как систем печати кодов «Честного знака», так и выбора машин для установки этих систем. Компания «Терем» поставляет также системы и для широкорулонных машин, но описывать их будем в отдельной статье.

Выбор машины для установки модулей печати кодов «Честного знака» неоднозначен, потому что технологические цепочки в каждой типографии индивидуальны. При выборе носителя модуля влияние оказывает технология, выстроенный в типографии производственный процесс, цена, возможности оборудования и прочие факторы. Однако можно однозначно говорить, что в 80% случаев в качестве носителя выбирается отдельное устройство перемотки с функцией продольной резки или без. Объяснение этому есть: необходимо валидировать коды и проверять этикетку на качество. Наиболее удобно это делать на отдельных перемотчиках, потому что при отбраковке не образуются отходы из-за остановок, как на флексомашинах, и именно перемотчик как финальный этап техпроцесса гарантирует исключение брака в отгружаемой продукции.

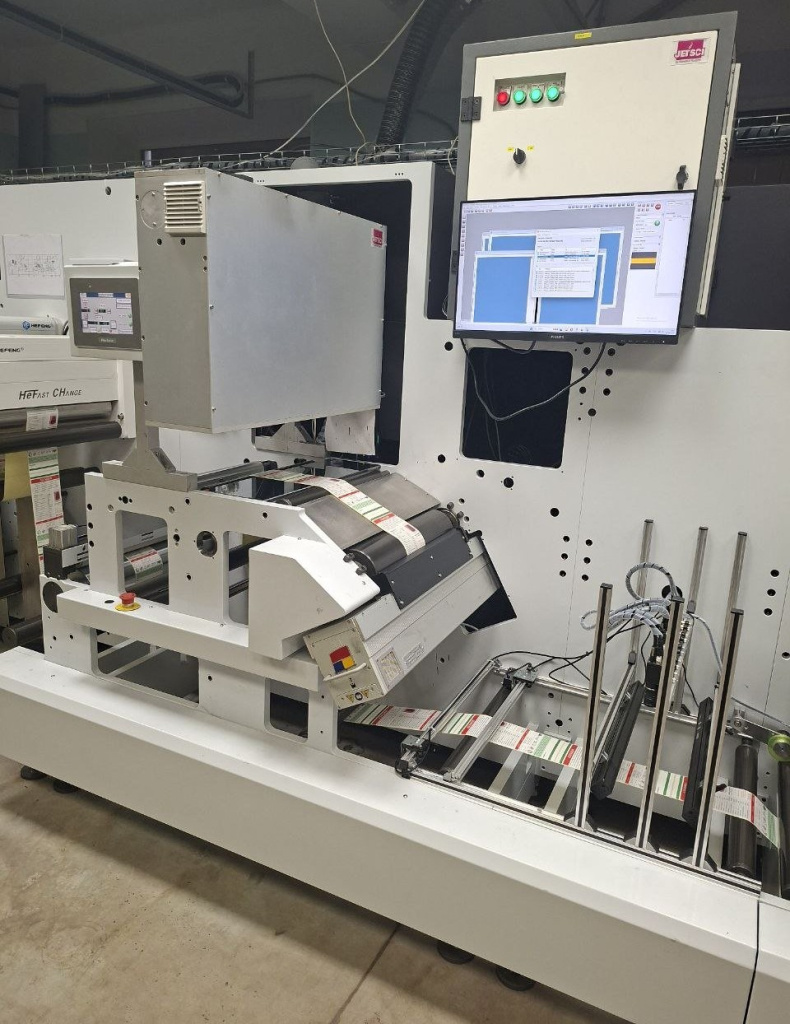

Rhyguan Smart Inkjet со станцией автоочистки головок и буфером полотна

Rhyguan Smart Inkjet с коронатором и техническим зрением

Партнерство с лидером

Компания «Терем» является партнером китайской компании RHYGUAN, поставляющей высококачественные конвертинговые линии и перемотчики для производства этикетки. С начала партнерства в 2020 г. в Россию завезено более 100 машин RHYGUAN. Такое количество позволяет говорить о лидерстве в отрасли. Около 80 из них — устройства перемотки и продольной резки серий RHYGUAN Smart и RHYGUAN Won. Последняя является бюджетной серией и не предназначена для установки модулей печати кодов «Честного знака», поскольку она достаточно компактна.

Для установки модулей мы используем серию Smart, причем в большинстве случаев ее модификацию Inkjet. Продажи RHYGUAN «Теремом» в 2020 г. начались именно с таких перемотчиков. Топовые типографии понимали, что «Честный знак» пришел к нам надолго, и старались выстраивать участок печати кодов максимально функционально и удобно для оператора. Они ставили задачу не только перематывать этикетку, но также печатать и высушивать коды, производить 100%-ный контроль качества этикетки, валидировать, отбраковывать и продольно резать этикетку с кодами.

Очевидно, базовые перемотчики либо не имеют достаточно места для установки всех перечисленных узлов, либо если даже удалось навесить все узлы, процесс не выглядит удобным из-за компактности базовых машин. RHYGUAN Smart Inkjet лишен этих недостатков. Такой двухрамный перемотчик может иметь длину до 4 м, и в нем легко помещаются каплеструйный модуль, LED UV-сушка, техническое зрение, буфер-накопитель, отбраковочный стол, устройство продольной резки и прочее. Тот, кто готов к усовершенствованиям, может также опционально приобрести коронатор, станцию автоочистки головок к модулям и буфер полотна, который при остановке перемотчика перемещает часть незасушенных кодов под УФ-сушку и обратно, чтобы избежать брака кодов. Именно такое решение позволяет все операции производить на одной единице оборудования. Альтернатива — установка двух единиц оборудования, из которых одно предназначено для нанесения кодов, а второе для их отбраковки и продольной резки.

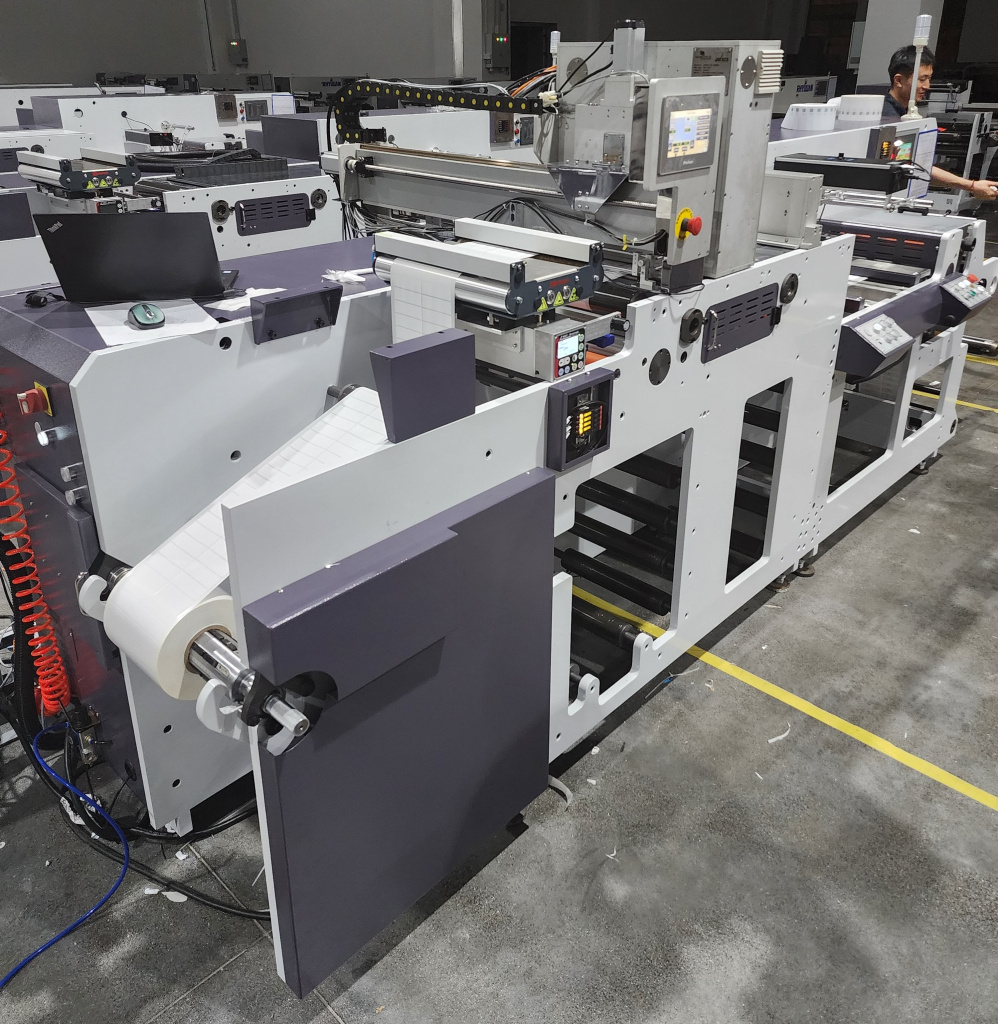

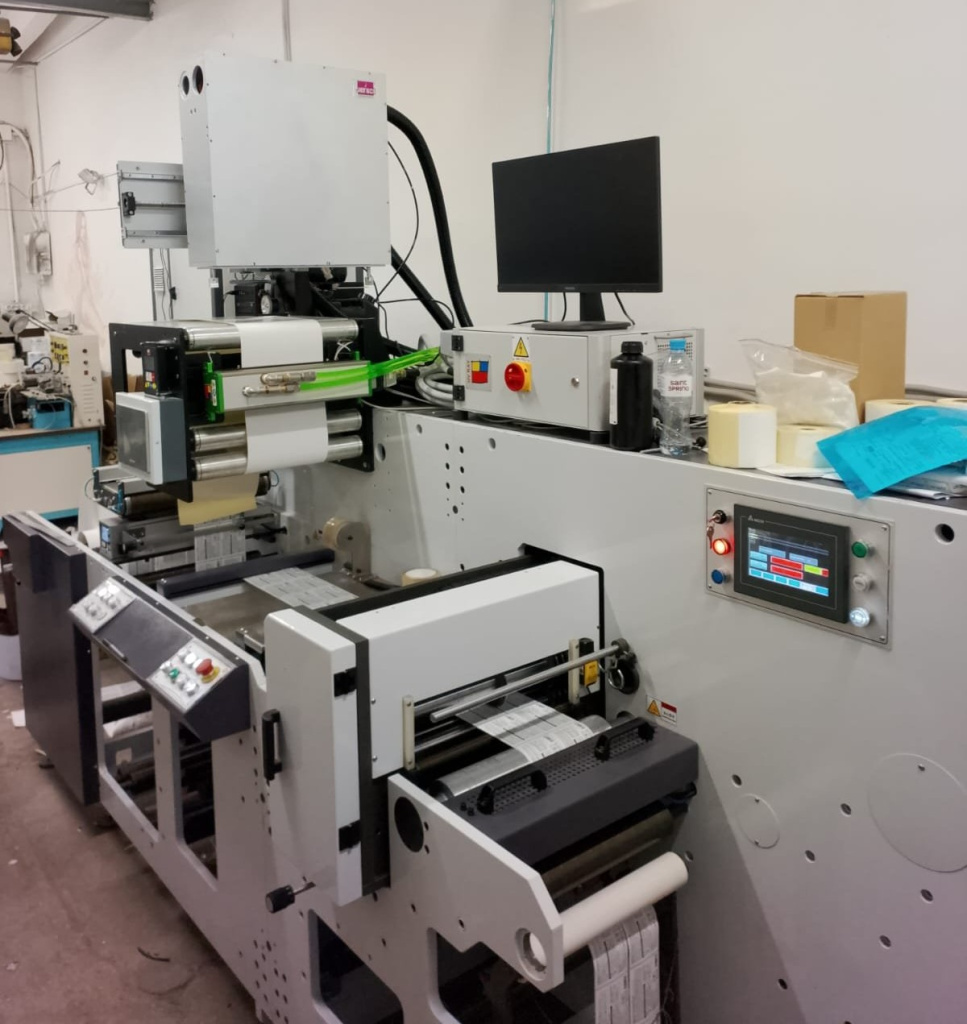

Rhyguan Smart Inkjet в стандартной комплектации

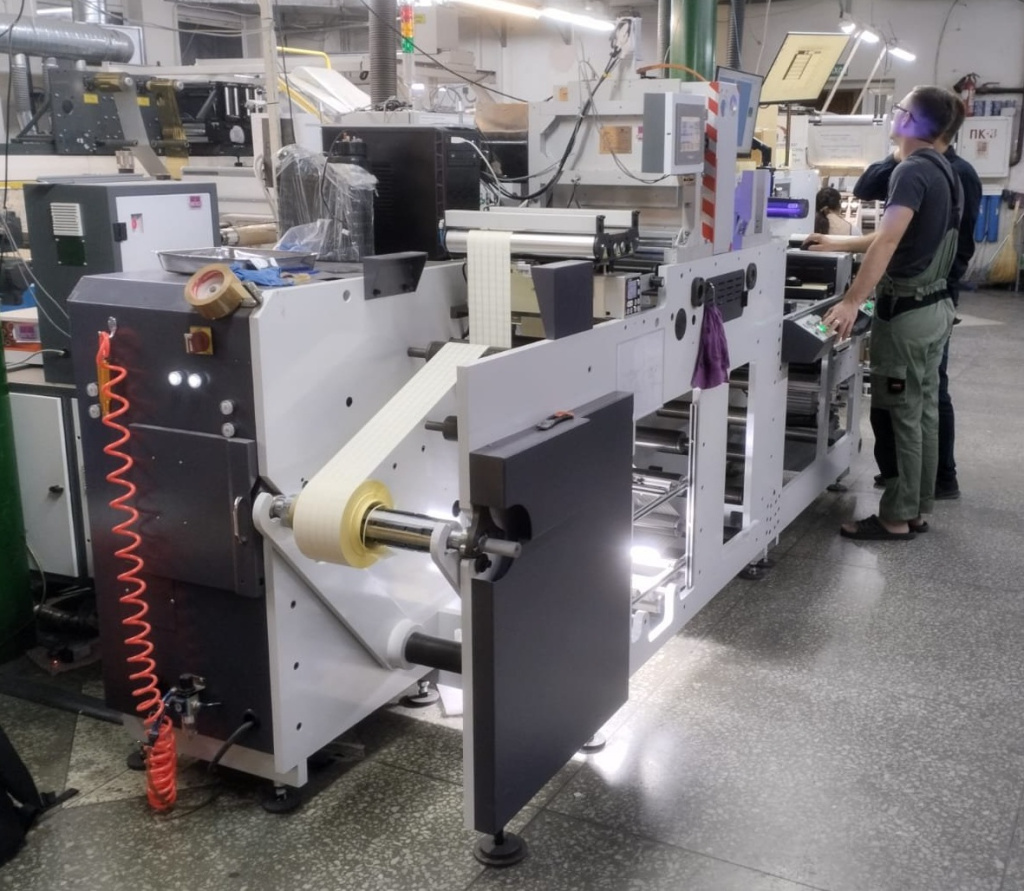

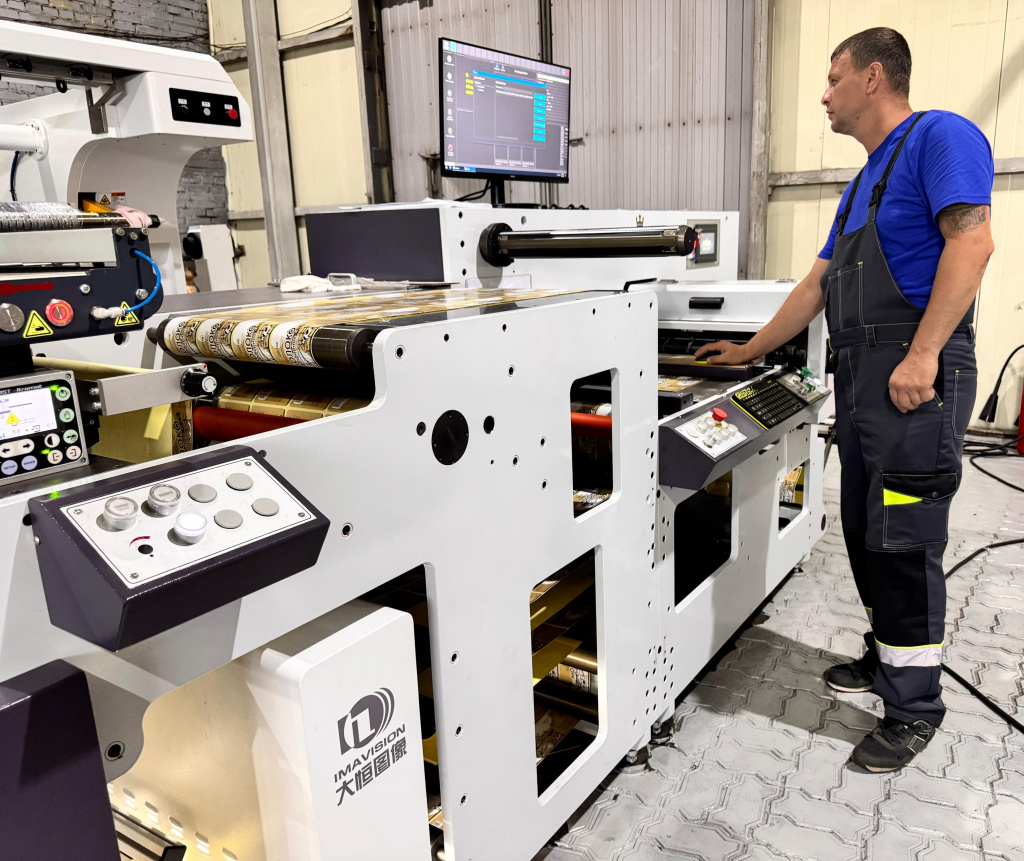

Rhyguan Smart Inkjet с системой 100%-ного контроля качества Daheng Imavision и шпинделем намотки отходов (без установленного пока модуля «Честного знака»)

Компактная версия Rhyguan Smart Inkjet, включаяющая систему продольной резки с автоматической установкой ножей

100%-ный контроль и УФ-сушка

Стоит также отметить, что в последние 1,5 года компания «Терем» продала 15 систем 100%-ного контроля качества компании Daheng Imavision, которые могут работать как для автоматической инспекции качества этикетки, так и в качестве технического зрения для проверки кодов «Честного знака». Все это легко помещается в данной версии перемотчика. Компания «Терем» оснащает все поставляемое оборудование УФ-сушками UVRAY (Италия). В частности, каплеструйные модули поставляются с LED UV-сушками UVRAY с водяным охлаждением. При необходимости печати монопленок LED UV-сушки UVRAY поставляются с водяными платформами охлаждения полотна, подключенными к чиллеру. На сегодняшний день UVRAY лидер рынка, имеющий порядка 700 рефлекторов, установленных в России.

Недостатком такой богатой комплектации, пожалуй, является цена перемотчика, превышающая 100 000 $ (не считая стоимости модуля). В России установлено 25 машин RHYGUAN SMART Inkjet, в большинстве оснащенных модулями JETSCI, в топовых типографиях. География поставок — от Санкт-Петербурга до Хабаровска.

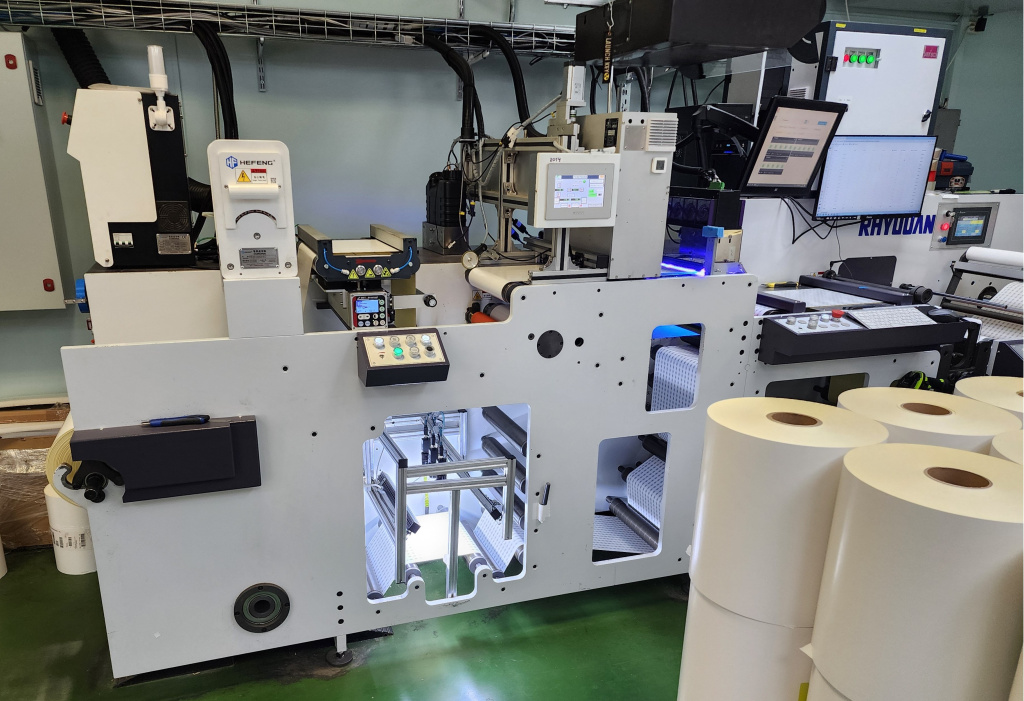

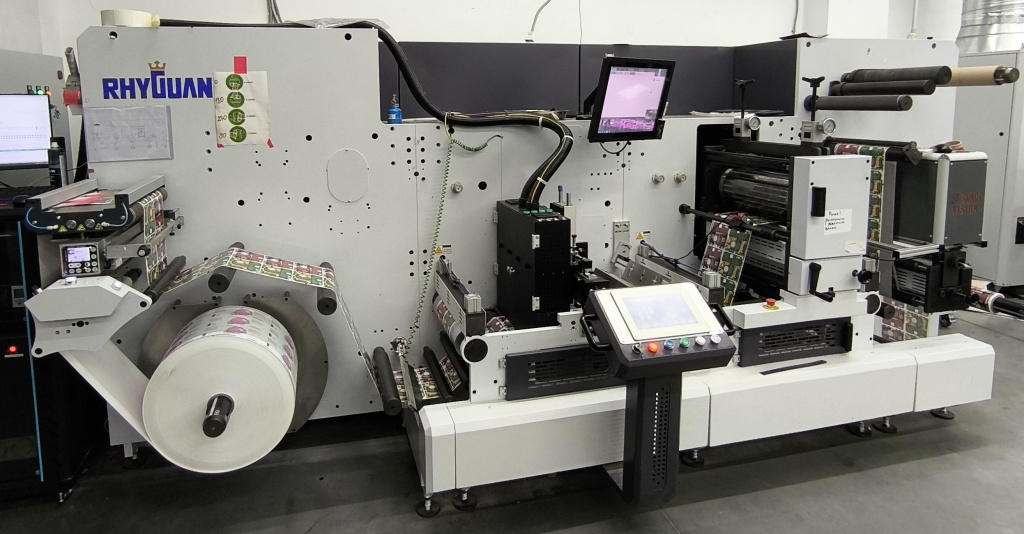

Rhyguan PLUS с секциями струйной печати кодов и полуротационной высечкой

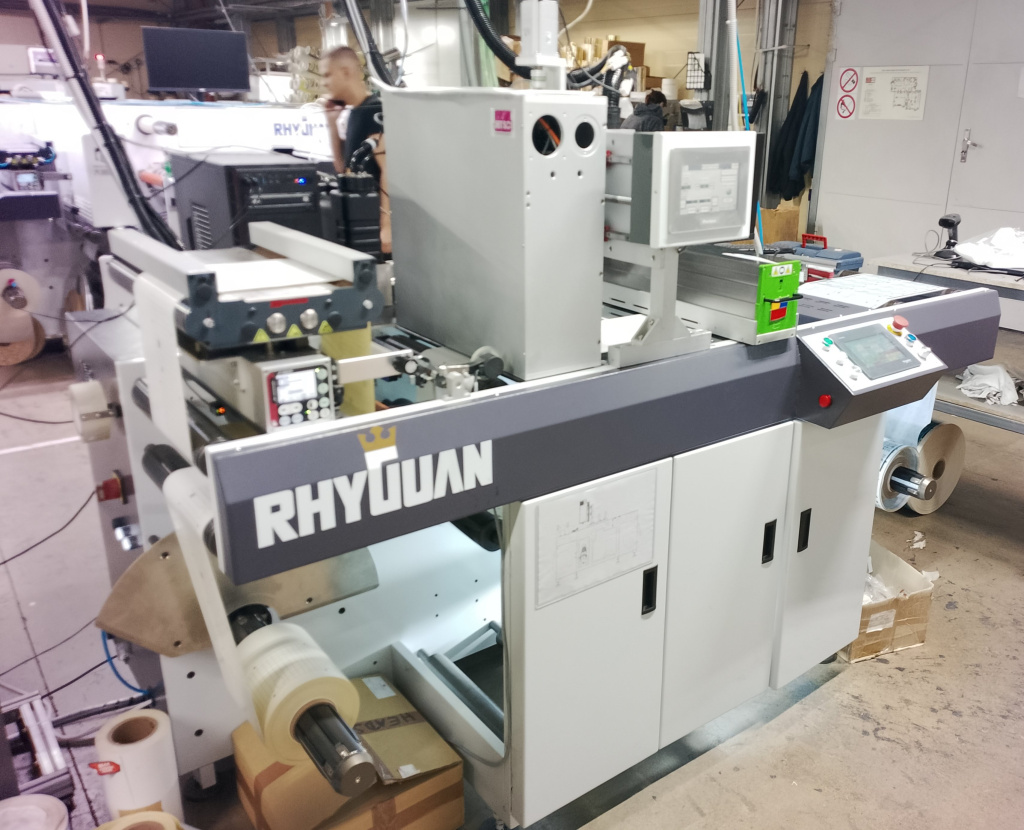

Rhyguan PS с модулем Jetsci

Компактные, бюджетные, универсальные

С целью уменьшения цены недавно начались продажи более компактной модификации RHYGUAN Smart Inkjet. В машине используется навесная консольная конструкция для установки струйного модуля.

Набирает популярность и бюджетный перемотчик RHYGUAN PS в качестве носителя модуля печати кодов «Честного знака». Функция продольной резки в нем отсутствует, зато цена его порядка 33 000 $. Как и все оборудование RHYGUAN, он целиком сервоприводный. В качестве тормоза на размотке используется сервомотор. За последний год продано три таких перемотчика. В таком исполнении предполагается, что участок нанесения кодов отделен от участка валидации, отбраковки и продольной резки.

Компания «Терем» поставляет также универсальные конвертинговые линии RHYGUAN PLUS. Клиенты, заинтересованные в том, чтобы печатать коды «Честного знака» и производить высечку этикетки в линию, приобретают линии на базе этой машины. Достоинство такого решения в том, что RHYGUAN PLUS — это конструктор с отдельными модулями обработки и с отдельной сервоприводной системой натяжения. Это могут быть как полуротационные флексосекции с УФ- или сушками горячим воздухом и секции высечки, так и секции трафаретной печати, горячего и холодного тиснения, которые могут устанавливаться как сразу, так и впоследствии. Благодаря такому решению можно конфигурировать машины по сути с безграничными возможностями. Это и нанесение праймера перед цифровой печатью, и пищевого лака поверх кода, и продольная и поперечная резка, различные системы инспеции и прочее. Полуротационная высечка с максимальной скоростью до 90 м/мин вполне соответствует скорости печати кодов и не требует сменных магнитных валов.

Усовершенствованная секция струйной печати кодов Rhyguan PLUS со стандартной УФ-сушкой на охлаждающем валу и расширением под валидацию

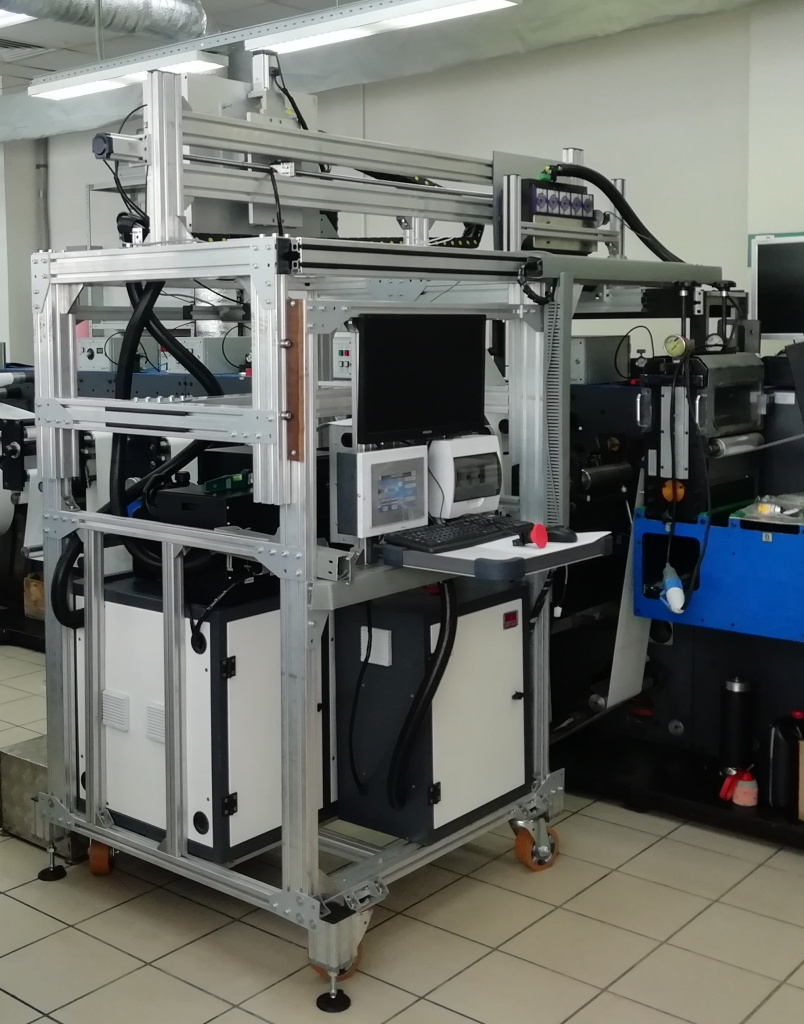

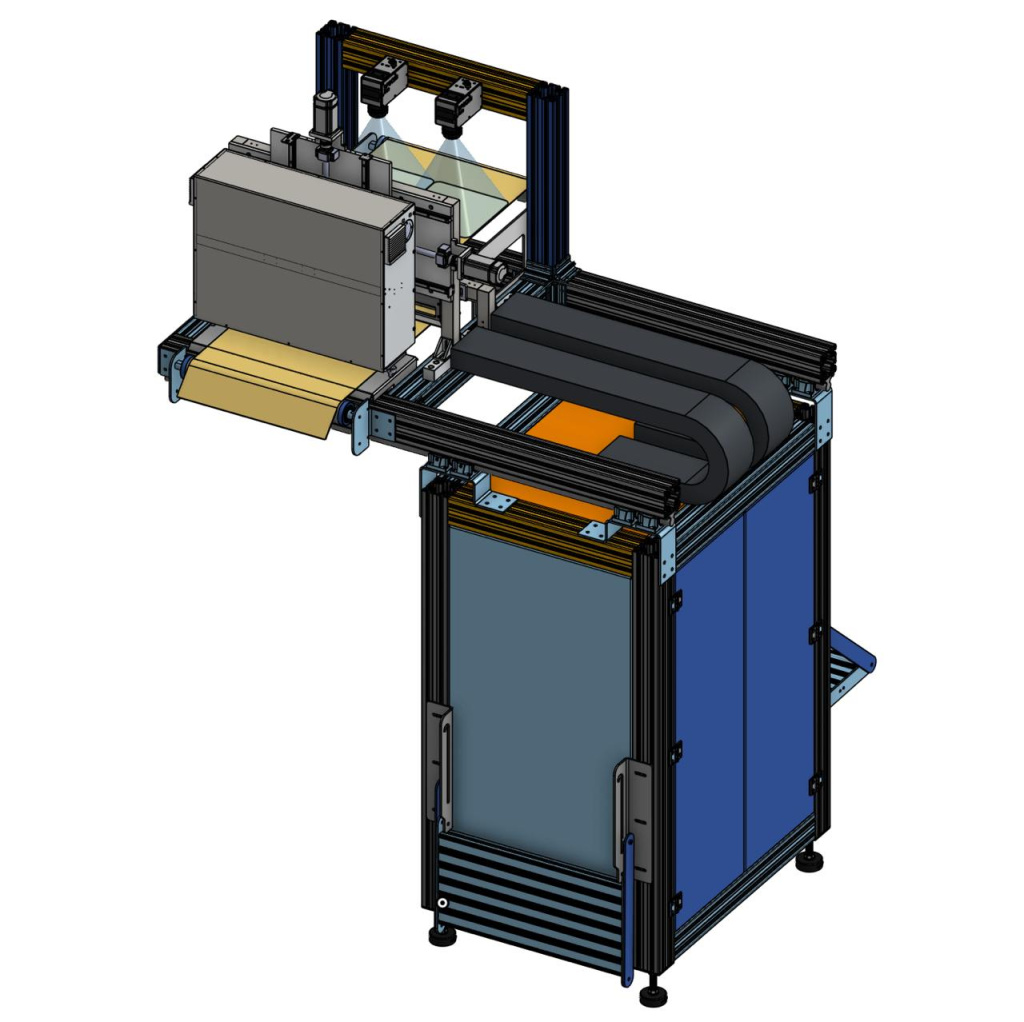

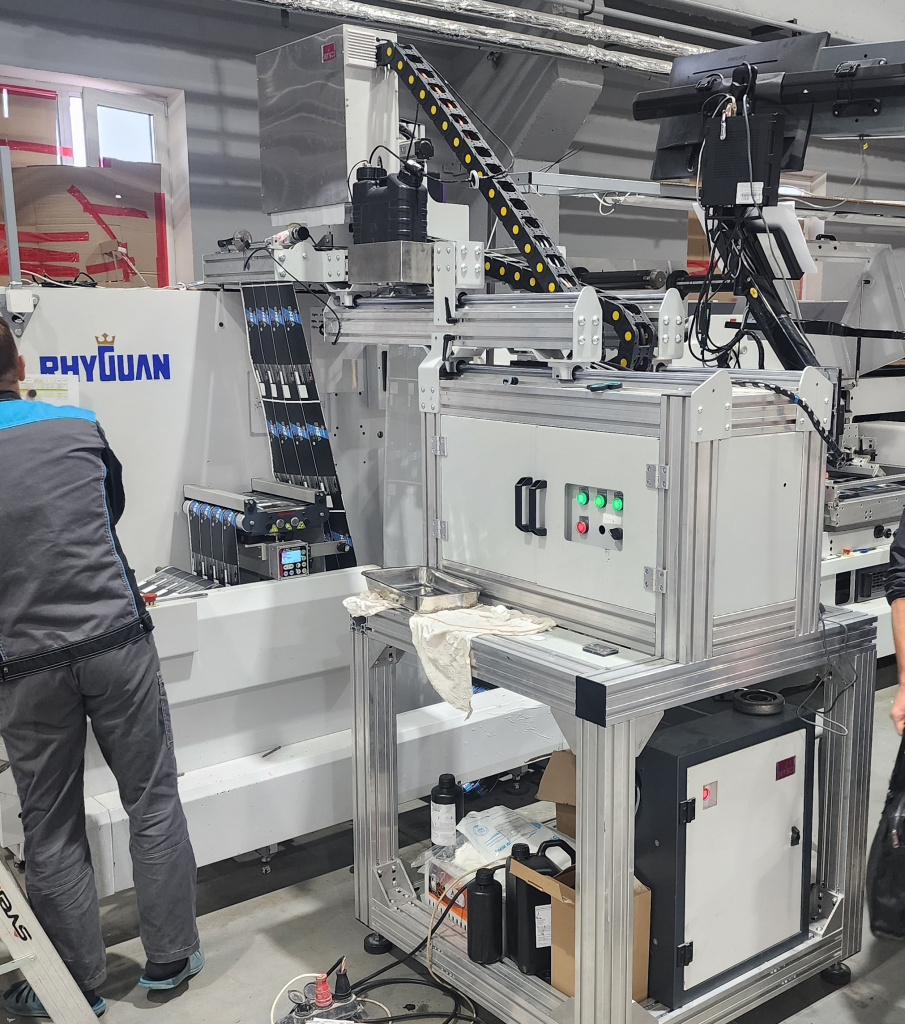

Стоимость машин варьируется в широком диапазоне в зависимости от конфигурации. За последние два года установлено четыре машины RHYGUAN PLUS с модулями струйной печати кодов Jetsci. Иногда клиенты предъявляют требования по установке модулей печати кодов «Честного знака» на универсальные перемещаемые стойки, которые могут устанавливаться на несколько единиц оборудования, при необходимости перемещаясь между ними. В таких случаях компания «Терем» изготавливает кастомизированные стойки под конкретные пожелания заказчиков. Инженеры «Терема» проводят необходимые замеры, и стойка изготавливается под конкретные условия. За последние пять лет установлено не менее пяти подобных решений.

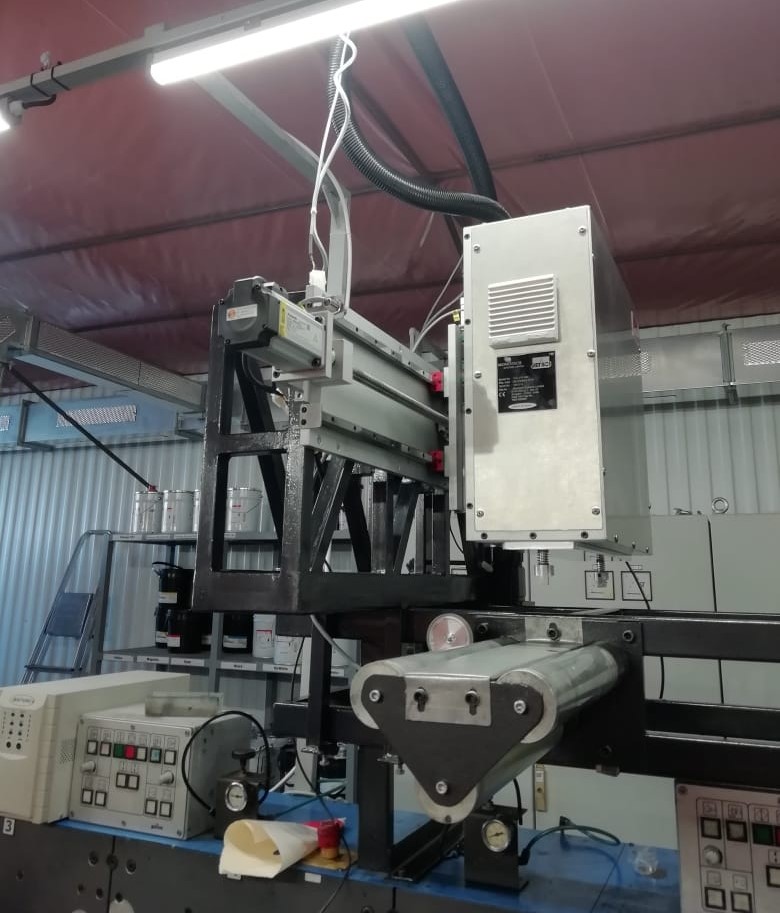

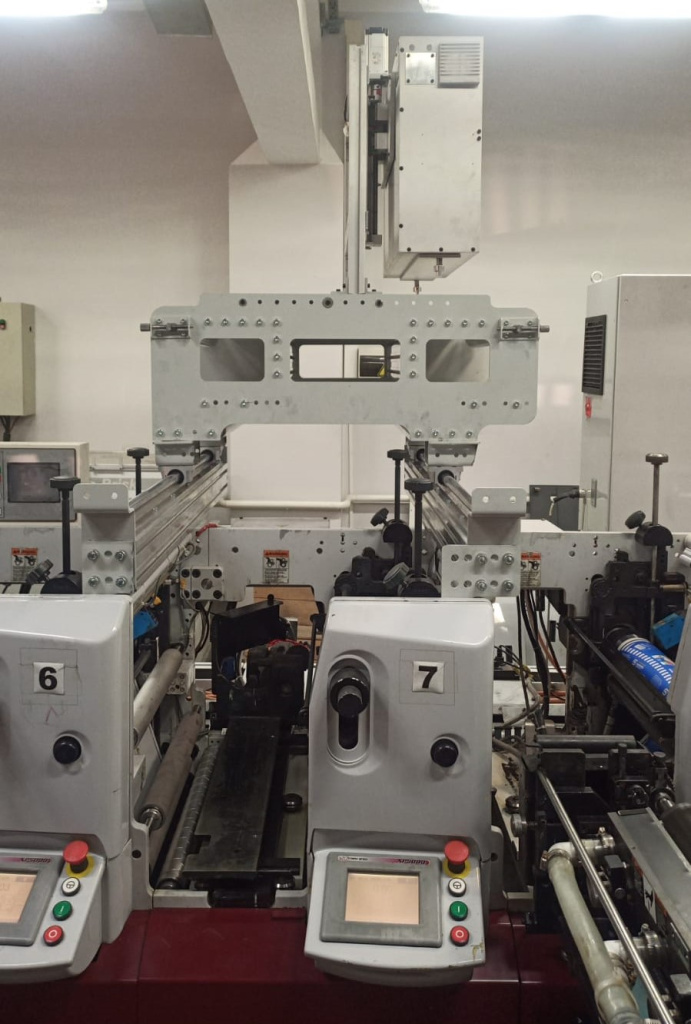

Относительно нечасто технологический процесс требует установки модулей «Честного знака» на флексомашины. В таком случае перемещаемая или стационарная тележка устанавливается либо на рельсы машины, либо в фиксированном положении. Мы реализовывали проекты либо по своим замерам изготавливая тележки, либо клиенты сами их изготавливали, а специалисты «Терема» лишь устанавливали модуль на них.
